長玻纖增強聚丙烯復合材料的制備：
由于熱塑性樹脂的熔體粘度很高，一般都超過100Pa·S，很難使玻璃增強纖維獲得良好浸漬，因此如何使熱塑性樹脂良好的浸潤長玻璃纖維成為制備長玻纖增強熱塑性復合材料的技術關鍵之一，對此各國科學家進行了大量研究，并取得了可喜的成果。熔體浸漬技術是近年來應用較多的浸漬技術之一。
采用熔體浸漬法制備長玻璃纖維增強聚丙烯復合材料的過程中，由于聚丙烯熔體的粘度較大，不易浸潤玻璃纖維，因此需要選用熔體流動速率高的聚丙烯樹脂基體并對其進行改性，以提高聚丙烯熔體對長玻璃纖維的浸漬效果。有專利報道稱[31]，采用熔體浸漬法制備LGF/PP復合材料時，選用的聚丙烯熔體流動速率達到70g/10min(2.16kg，230℃)以上。
本文在自制的浸潤裝置的基礎上，采用熔體浸漬技術制備長玻纖/聚丙烯復合材料。考慮到聚丙烯的熔體黏度較高，采用降溫母粒對其進行改性，重點考查不同的玻纖型號和牽引速度對復合材料機械性能和制品外觀的影響。

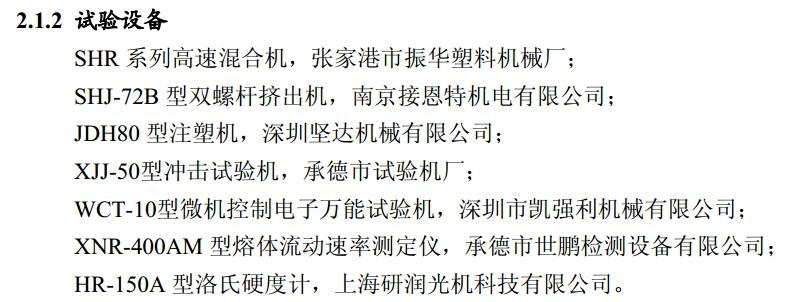

長玻纖增強聚丙烯復合材料結果與討論：
長玻纖增強熱塑性復合材料粒料中纖維的分布直接影響復合材料的加工工藝，長玻纖增強熱塑性復合材料粒料中纖維的分布以纖維在粒料中均勻分布為最佳。如果玻璃纖維成束包裹在樹脂中，通常是包覆不緊密，切粒時玻璃纖維容易飛揚，注塑成型時玻璃纖維在樹枝中的分散性差。如果玻璃纖維成幾小束分散在粒子中，雖然玻璃纖維分散了，但纖維過于靠近粒子邊緣，樹脂包覆力不夠，在切粒時也容易拉毛，出現玻璃纖維飛揚的現象。最理想的粒子結構是玻璃纖維既分散很好，且粒子外圍的樹脂有一定厚度，粒子包覆結實，因而粒子斷面平整，玻璃纖維不易被拉毛且切粒容易并無明顯的纖維飛揚。為了使熔融樹脂能更好的浸潤玻璃纖維束并使玻璃纖維分散更均勻，本文對配方及設備作了以下研究。
正航儀器設備包括恒溫恒濕試驗箱、高低溫試驗箱、冷熱沖擊試驗箱（兩槽或三槽）、PCT高壓老化試驗箱、快速溫變試驗機、步入式恒溫恒濕房、高溫老化房、精密烘箱、真空高溫箱、高溫烤箱、鹽霧試驗箱、電磁式振動試驗機、跌落試驗機、拉力系列等仿真環境試驗設備。多年來，憑借著精湛專業經驗，完善的售后服務一直被消費者所深信支持。其產品廣泛用于航天、醫學、電子電器、LED光電、太陽能光伏、稀土磁性材料、電線電纜、塑膠、五金、紙品包裝等等。http://m.ledshenzhen.com.cn
