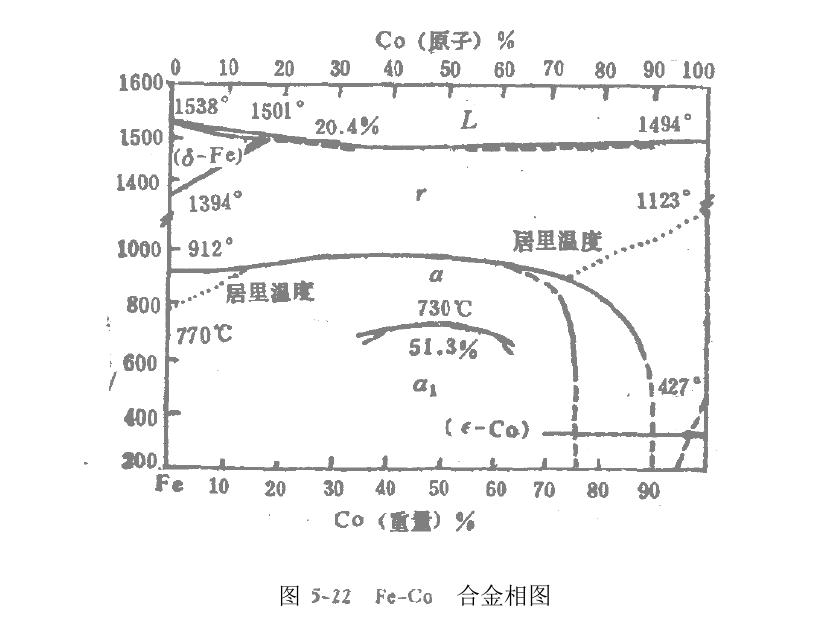

鐵鉆合金相圖如圖5—22所示．在液相線(xiàn)以下，大約920記以上相當(dāng)寬的成分范圍內(nèi)，鐵和鉆可形成無(wú)序的面心立方固溶體(?相)．在9206C和730贍之間，成分在0—75密C。范圍內(nèi)的合金，主要由體心立方固溶體組成，該相圖中用。表示．接近等原子比成分的鐵鉆合金在冷卻到730贍附近時(shí)，內(nèi)部結(jié)構(gòu)會(huì)發(fā)生從無(wú)序相。相到有序相的轉(zhuǎn)變．購(gòu)相是呈氯化艷型結(jié)構(gòu)的體心立方固溶體．在鐵鉆合金中，這一有序一無(wú)序轉(zhuǎn)變對(duì)合金的磁性能和機(jī)械性能有著重大的影響。

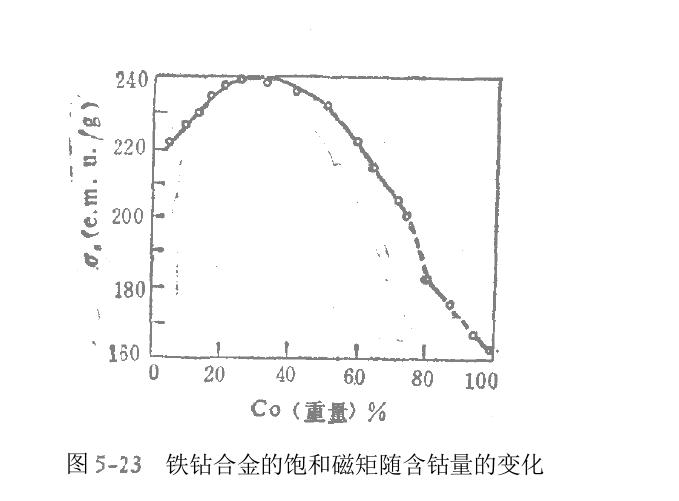

圖5—22中還示出了合金的居里溫度隨含鉆量的變化．總的說(shuō)來(lái)，隨著臺(tái)鉆量的增加，鐵鉆合金的居里溫度是逐步升高的。圖5—23是鐵鉆臺(tái)金的飽和磁矩隨含鉆量變化的測(cè)量結(jié)果這種合金中，最高的飽和磁化強(qiáng)度出現(xiàn)在含鉆量為35密重量處，這時(shí)，其網(wǎng)肋＝2.45T。
圖5—24和圖5—25分別示出了鐵鉆合金的磁晶各向異性常數(shù)通和飽和磁致伸縮系數(shù)31M，如I、隨含鉆量的變化．從圖中可以看到，鐵鉆合金的X2基本上隨著臺(tái)鉆量的增加而下降，但是，其下降的趨勢(shì)依賴(lài)于臺(tái)金的冷卻速率．通過(guò)水淬的合金，主要由無(wú)序相組成，及，在40知co處趨于零；而當(dāng)合金以20／h冷卻速率緩慢冷卻時(shí)，內(nèi)部將由有序相組成，x5則在50知co處趨于零．鐵鉆合金的飽和磁致伸縮系數(shù)L1N對(duì)臺(tái)鉆量的依賴(lài)性比2ll，要強(qiáng)烈，而且在50％附近，兩者的數(shù)值還和冷卻速率有關(guān)。
含鉆量為50％的鐵鉆合金，具有高的飽和磁感應(yīng)強(qiáng)度、高的初始磁導(dǎo)率和最大磁導(dǎo)率，通常稱(chēng)為坡明德(Pe rmendur)合金．這種合金存在微量雜質(zhì)元素(如碳、氮、氧)和出現(xiàn)無(wú)序一有序轉(zhuǎn)變時(shí)將會(huì)變脆，其磁性能對(duì)熱處理和純度也很敏感．因此，提高合金純度和抑制有序相的出現(xiàn)十分重要．為了改善這種合金的加工性能，可以添加v，M，w，Ti等元素。特別是加入2％v的鐵鉆合免稱(chēng)為2v型坡明德合金)，對(duì)性能有較大改善．釩的加入，有利于抑制有序化的進(jìn)行和改善鐵鉆臺(tái)金的壓延性，因而這種含釩臺(tái)金材料可以軋成只有0.0075mm厚的片材．另外，釩的加入還可提高鐵鉆合金的電阻率，而對(duì)臺(tái)金的磁性能卻不會(huì)帶來(lái)任何有害影響．如果在2V型坡明德合金的基礎(chǔ)上，通過(guò)采用很純的原材料、在氣氛爐中熔煉，以及在濕氫和干氫中進(jìn)行退火來(lái)進(jìn)一步降低混入的間隙式雜質(zhì)含量，最后在750—850GC進(jìn)行磁場(chǎng)處理，就可以使合金的磁性能大大提高。這樣制成的合金稱(chēng)為超坡明德合金。
有關(guān)鐵鉆合金的典型磁性能己列于表5—6中，鐵鉆合金通常用作直流電磁鐵鐵芯和極頭材料、航空發(fā)電機(jī)定子材料以及電話(huà)受話(huà)器的振動(dòng)膜片等．此外，由于這種合金具有較高的飽和磁致伸縮系數(shù)(在1000e磁場(chǎng)下，A5＝十60×10〕，因此是一種很好的磁致伸縮合金，只是由于成本高，未能在電聲換能器中得到大規(guī)模應(yīng)用。http://m.ledshenzhen.com.cn
