至目前止，約60萬支35～500kV不同電壓等級的合成絕緣子在我國電力系統高壓線路上運行，最長時間達l0年多，耐老化性能仍繼續經受考驗。評定在嚴酷環境條件下合成絕緣子老化性能的重要指標之一是漏電起痕及電蝕損，它與絕緣子的使用壽命息息相關，也是大家關心的問題。自然老化考核這一指標的周期長，正確模擬其實際運行中漏電起痕及電蝕損這一老化現象的人工加速老化過程，在短時間內對長期運行性能進行評估，是有待于人們?nèi)ミM(jìn)一步研究的問題。現行國際上普遍采用的人工加速老化試驗方法有斜面法、l 000 h鹽霧法和5 000 h老化試驗方法等，它們之間的試驗條件、試驗程序、試驗現象、試驗結果和試驗評定上均不相同。通過分析這些不同點提出研究的問題具有現實意義。
一、斜面法

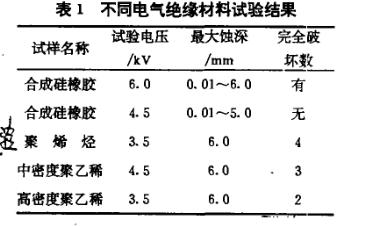

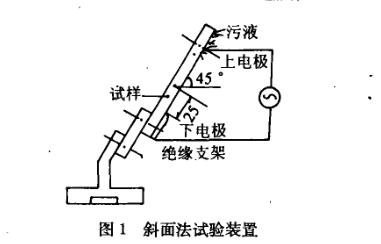

如圖l將5個尺寸為120m m×50m m×6m m試樣傾斜45。安裝在相距(50±0．5)r a m上、下兩電極間。含有0.1和0．02％重量份氯化銨和多乙氧基異辛基苯乙醚的污液，按一定的流速緊貼式樣表面自上而下均勻地流動后再施加電壓持續6 h。試驗結果見表l。在試驗起始階段，可觀察到在下電極附近由于電弧不斷重燃、熄滅而產生的干帶中產生小的黃色到白色偶而也出現藍色的閃爍放電并最終出現小的光亮“熱點”，呈現出集中性特征的電弧放電。這些“熱點”將會燒壞弧根處的試樣表面，產生局部導電通路的漏電痕跡和電蝕損。
二、鹽霧法

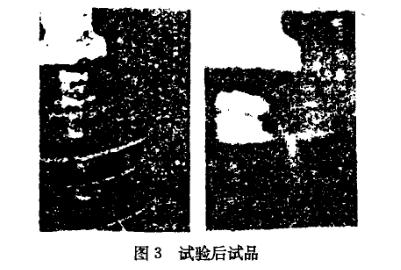

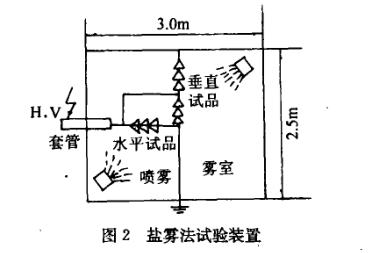

如圖2將電弧距離為591m m兩只試品，分別水平和垂直安裝在鹽霧試驗室中，然后用噴霧裝置將質量濃度l的NaC1溶液以水流速率(0.4±0.1)kg／(m．h)噴成霧粒大小5～l0 m的霧狀。按3.46 cm／kV的爬電比距加高壓l1 kV，持續l 000 h。對9種35～500 kV不同電壓等級、不同傘型形狀、不同桿徑的合成絕緣子試品進行鹽霧試驗的結果是：過流中斷次數3次、2次的試品分別占試驗次數33．3和22．2；出現嚴重電蝕損并有明顯導電碳化通道的漏電痕跡的試品(見圖3)
占試品種數22.2；其最大蝕損深度分別為1.0mm和2.0 mm，最嚴重的一只試品出現片狀漏電痕跡多達三處。另經1 000 h鹽霧試驗后，有的試品會出現不同程度的顏色變化，呈暗色。試驗中觀察到的放電現象與斜面法明顯不同，尤其是合成硅橡膠護套及傘裙表面憎水性的變化明顯影響電弧的產生和發展。試驗起始時，傘裙及護套表面呈現出無數個不連續的小水珠，不形成水膜，此時，僅在鋼腳、鋼帽附近出現不十分明顯的電暈。隨著噴霧時的增加，鹽霧布滿試驗室整個空間，傘裙及護套表面的憎水性較強，其表面呈現出許多較大不連續的小水珠。在長期鹽霧的作用下，憎水性急劇下降，試品表面出現藍色電暈環。當憎水性完全喪失時，就持續出現片狀的脈沖電弧，直到1000h。
三、5000h老化試驗法
對處于循環模擬氣候條件中的試品旖加5 000 h最高系統電壓的老化試驗由國際大電網會議22．10工作組“復合絕緣子”提出并在第c．3條文獻中報導。其主要內容為：．將一只試品垂直懸掛在試驗箱中，施加系統最高工頻相電壓(U／√3)，相距約48 cm處懸掛一個5 kW氙弧燈來模擬太陽輻射。停止加熱和加濕時，試驗應保證在15,--~25℃溫度和30～60相對濕度的環境中。從周?chē)鷾囟壬叩?/FONT>50~C的時間<l5rain，相對濕度達到9O的時間<15rain，再在10rain內達到至少98相對濕度。出現水滴應停止排風。按圖4試驗程序進行一個24 h循環，整個試驗持續5000h。http://m.ledshenzhen.com.cn
